ASM固晶机及其系统

ASM固晶机是LED、芯片半导体、摄像头贴装的封装工艺中的关键设备之一，如图1所示，该设备是目前市面上典型的高速高精度、带视觉系统的全自动化设备。

ASM固晶机

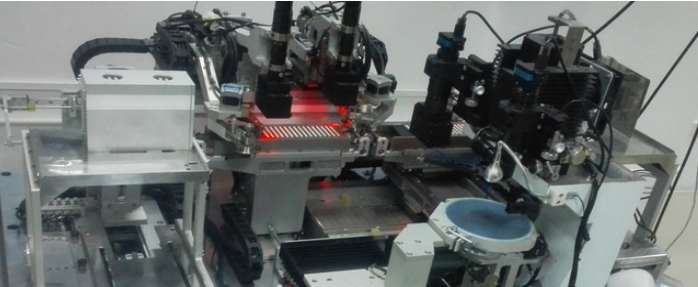

图1 固晶机示意图

如图2所示，ASM固晶机主要由取料机构、推料机构、点胶机构、点胶平台、摆臂机构、固晶平台、找晶平台、夹具和出料机构组成。固晶系统的操作过程包括以下步骤：

①LED晶片和LED支架板的图像识别、定位及图像处理。

②通过银胶拾取装置对LED支架板的给定位置进行点胶处理。

③利用晶片吸取装置把LED晶片准确无误地放置于点胶处。该设备的操作系统原理囊括了高速定位控制，视觉定位控制，气动吸取控制等光机电一体系统的相关技术。

ASM固晶机系统

图2固晶机的总体结构

ASM固晶机机构多、电机多、逻辑复杂，且对速度和机器视觉有很高要求，因此开发快速稳定的模板匹配算法、有效的多目标识别搜索算法、快捷的逻辑处理算法以及方便迅速的机器数据存储和交互方法是固晶控制系统关键。

固晶视觉控制系统的硬件基本组成如图3所示，该系统硬件由工业相机、工控机、运动控制卡、光源控制器和加密狗等构成。工业相机获取图像；工业PC机用于人机交互、运动调度和图像处理；运动控制卡进行运动控制；加密狗进行软件加密。

ASM固晶机系统

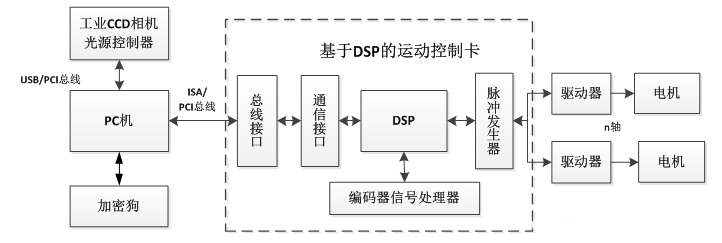

图3固晶机控制系统硬件结构

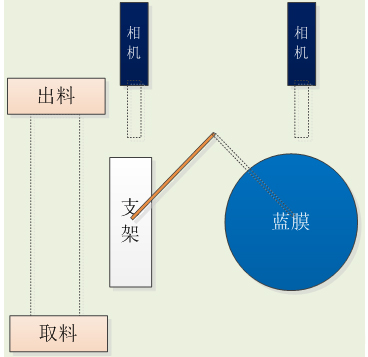

(1) 单找晶单固晶

ASM固晶机系统

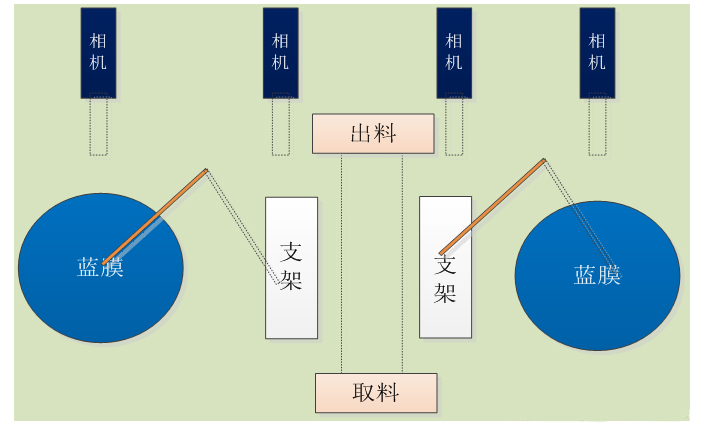

(2)单找晶多固晶

ASM固晶机系统

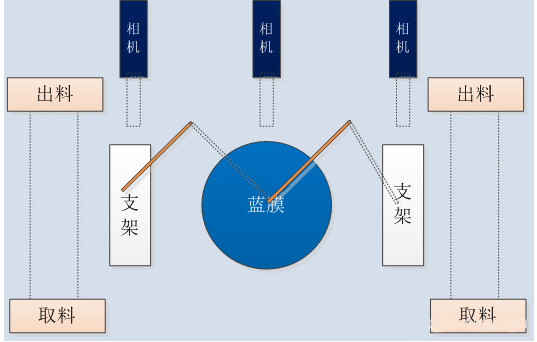

(3)多找晶多固晶

ASM固晶机系统

图4 固晶系统的结构

ASM固晶机根据视觉结构不同可以分为单找晶单固晶、单找晶多固晶和多找晶多固晶等类型，如图4所示。ASM固晶机系统复杂且要求高速高精度的特征，固晶系统的设计过程在项目立项之后，分阶段进行的过程为：软件功能分析，硬件系统统计，输入输出点位分配与定义，电机分配与定义，电机位置分析，动作位置干涉分析，报警情况汇总，工艺参数采集，手动调机按键需求分析，逻辑对象划分，绘制逻辑流程图，模块化编码，测试和交付。
