倒装芯片技术，英文全称：Flip Chip，简称：FC，是一种将集成电路芯片倒装在载板或基板上的封装方式。Flip Chip的英文名称直译为“翻转芯片”，其思想源自于50年代的热电偶焊接技术，而被广泛应用则是在90年代。在传统封装技术中，芯片被封装在底部，并通过金线连接到封装基板上，而倒装芯片技术则是将集成电路芯片的主动面（有电路图案的一面）朝下，通过焊点直接连接到基板上，从而实现电路的连接。

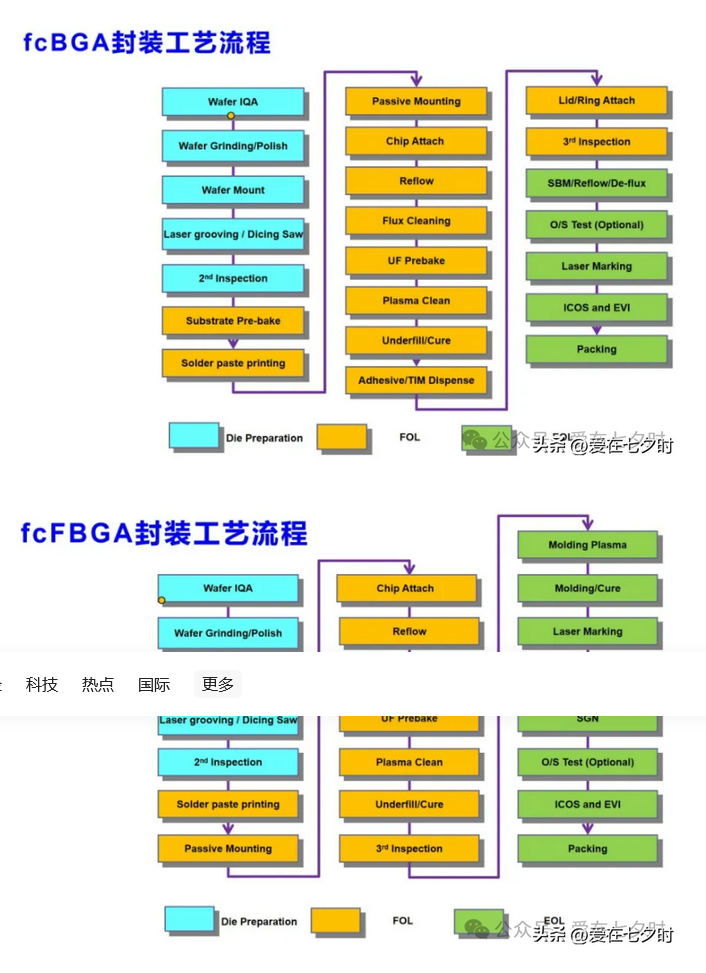

　　一、倒装芯片（FC）封装工艺主要步骤

　　1. 检测和排序：对芯片进行检测和分类，确保质量。

　　2. 粘合：将导电胶或焊球粘合在芯片的IC触点上。

　　3. 倒装：通过翻转设备将芯片倒装到PCB基板上，使芯片触点与基板相对接触。

　　4. 焊接：通过热压或热冷却等方式，将芯片触点与基板金属线束焊接连接。

　　5. 封装：使用树脂或其他封装材料封装整个芯片，以保护其免受外部环境的影响。

　　6. 测试：对封装后的芯片进行功能测试，确保其正常工作。

　　值得一提的是，Flip Chip封装技术在其发展过程中也面临着一些挑战。首先，由于芯片倒装在基板上，BYV29X-600芯片的主动面暴露在外，这就需要对芯片的保护提出更高的要求。其次，由于焊点的尺寸和间距的减小，对芯片和基板的对准精度要求也越来越高。再次，随着封装密度的加大，散热问题也日益突出。为了解决这些问题，人们进行了大量的研究工作，并取得了一些重要的成果。

　　二、倒装芯片（FC）技术的优劣势

　　1、优势

　　（1）尺寸更小：相比传统封装技术，倒装芯片技术更加紧凑，可以显著减小电子产品的尺寸和厚度。

　　（2）电性能更好：倒装芯片技术可以缩短电信号传输距离，减少电阻、电感等不良影响，提高芯片的电性能。

　　（3）散热更佳：由于芯片直接与封装基板接触，倒装芯片技术可以更好地散热，提高芯片的稳定性和可靠性。

　　（4）抗冲击性强：倒装芯片技术中的芯片与封装基板紧密结合，具有更高的抗冲击性，对于移动设备和工业应用等领域具有重要意义。

　　（5）成本更低：倒装芯片技术可以简化封装流程，减少所需材料和设备，降低生产成本。

　　2、劣势

　　倒装芯片技术虽然具有许多优点，但也存在一些潜在的缺点：

　　（1）设计困难：倒装芯片技术需要在设计阶段考虑封装布局和连接方式，这增加了设计复杂性和挑战性。芯片和封装基板之间的连接方式需要被控制，以确保可靠性和稳定性。

　　（2）成本较高：倒装芯片技术在生产过程中需要更好的设备和技术，以确保倒装芯片的准确安装和连接。这可能导致制造成本的增加，尤其对于规模较小的生产批量而言。

　　（3）散热管理挑战：倒装芯片技术中，翻转的芯片直接与封装基板接触，散热困难较大。由于倒装芯片的背面无法自由散热，需要采取额外的散热措施来保持芯片的温度稳定，否则可能出现过热的问题。

　　（4）机械脆弱性：由于倒装芯片技术中芯片直接暴露在外，容易受到机械应力和物理损伤的影响。这可能导致芯片的可靠性和寿命下降，特别是在受到震动、冲击和弯曲等力量作用时。

　　（5）可维修性差：倒装芯片技术中，芯片直接连接在封装基板上，一旦出现故障，更换或维修芯片将更加困难。这可能导致维修成本的增加，并且对于一些应用场景可能带来挑战。

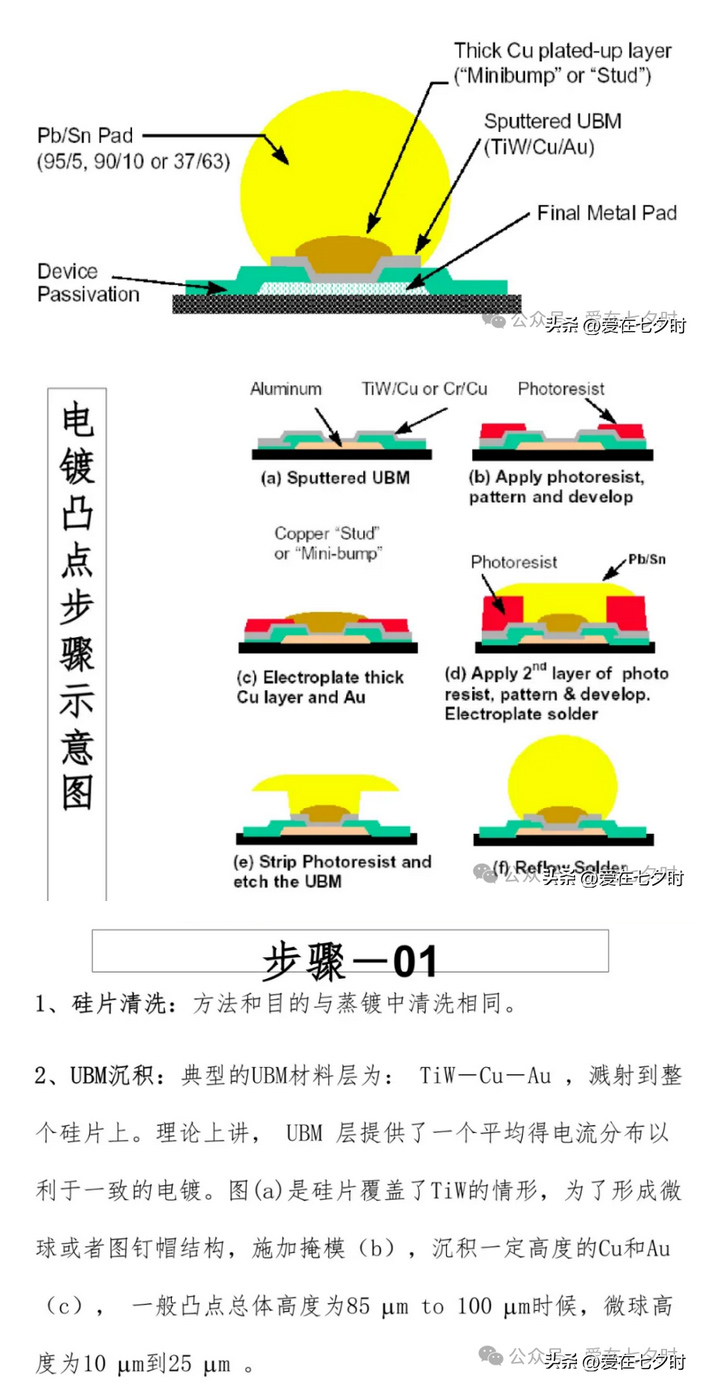

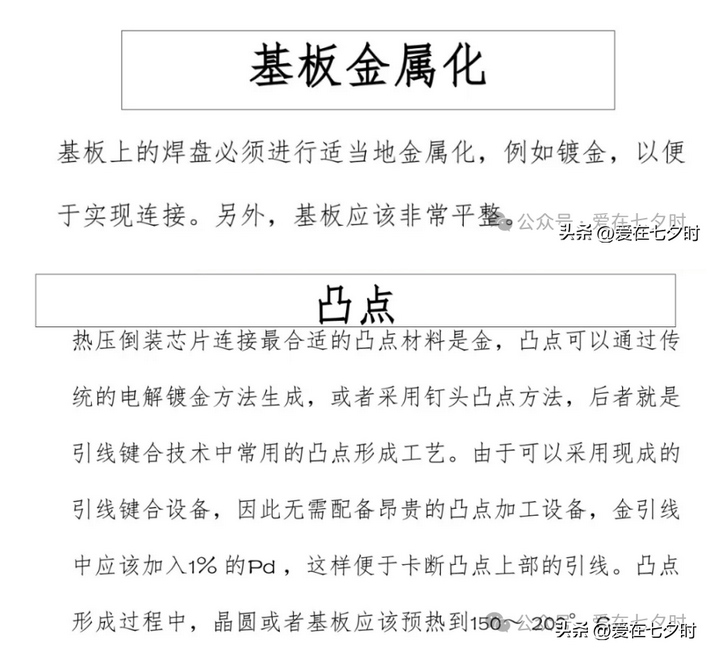

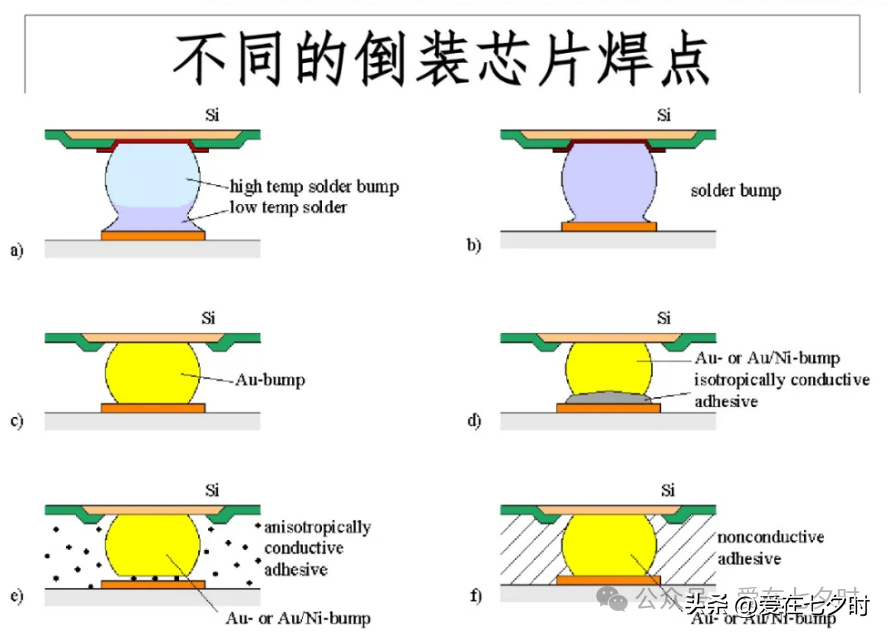

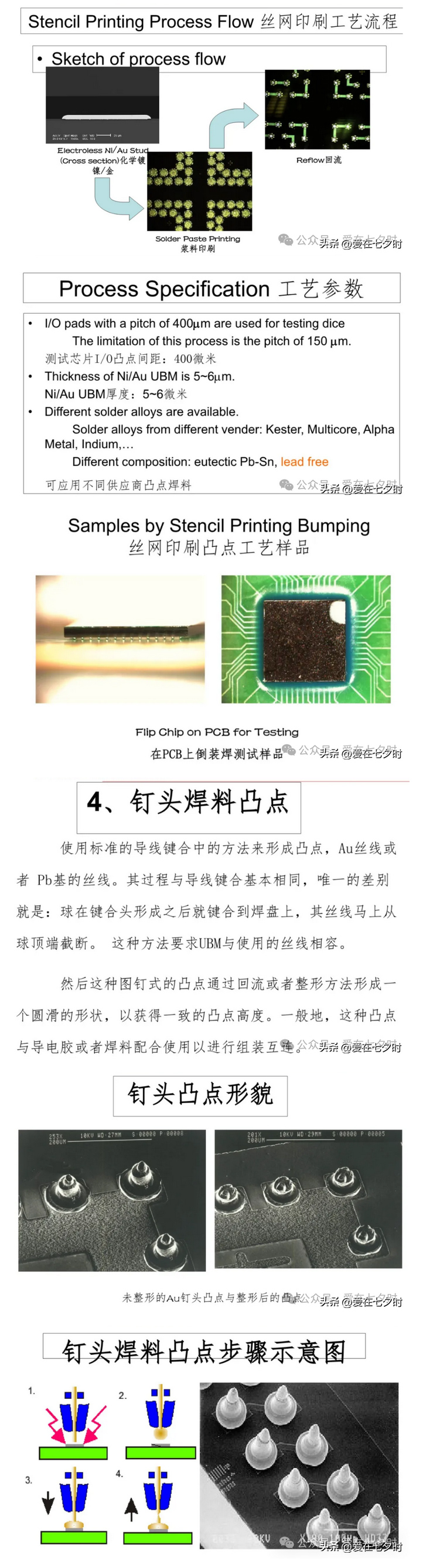

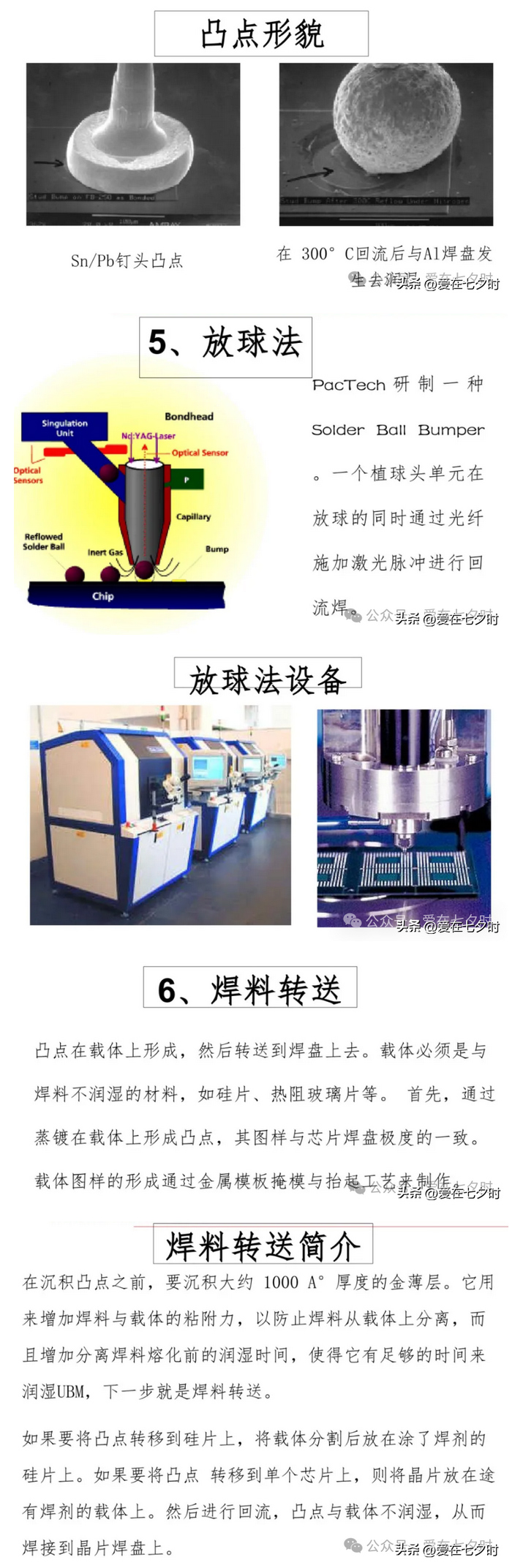

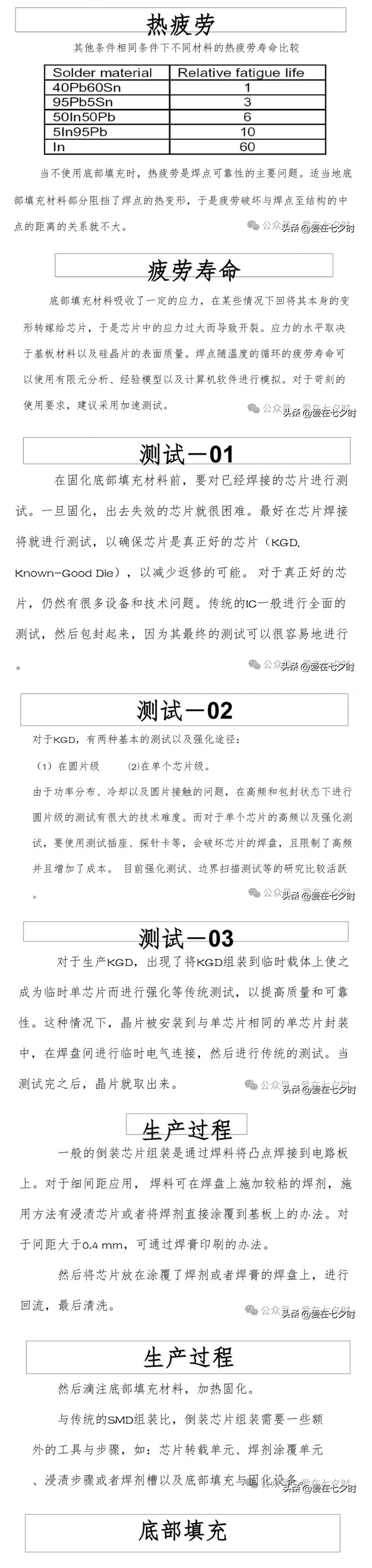

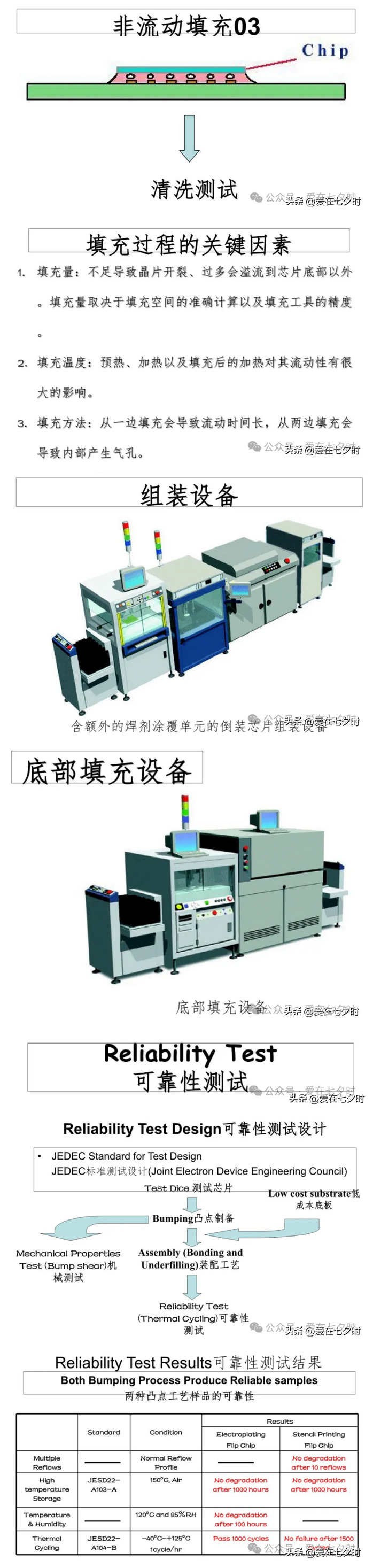

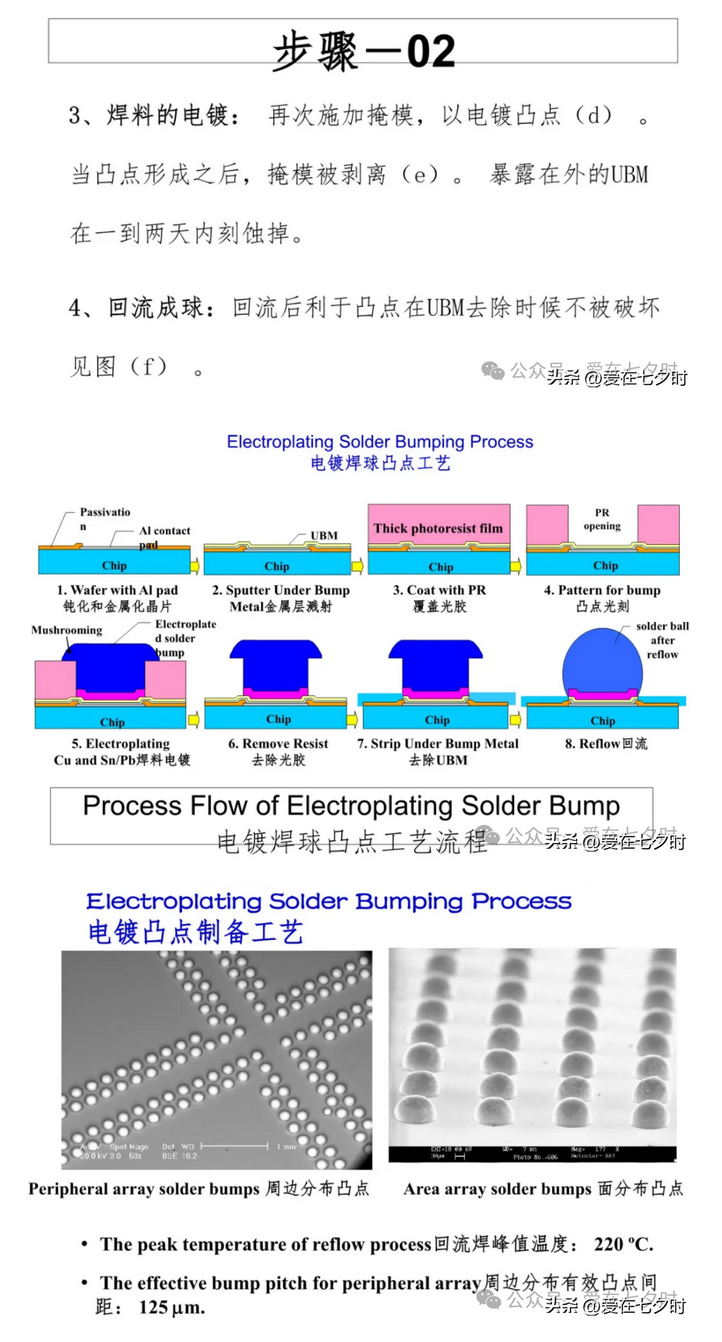

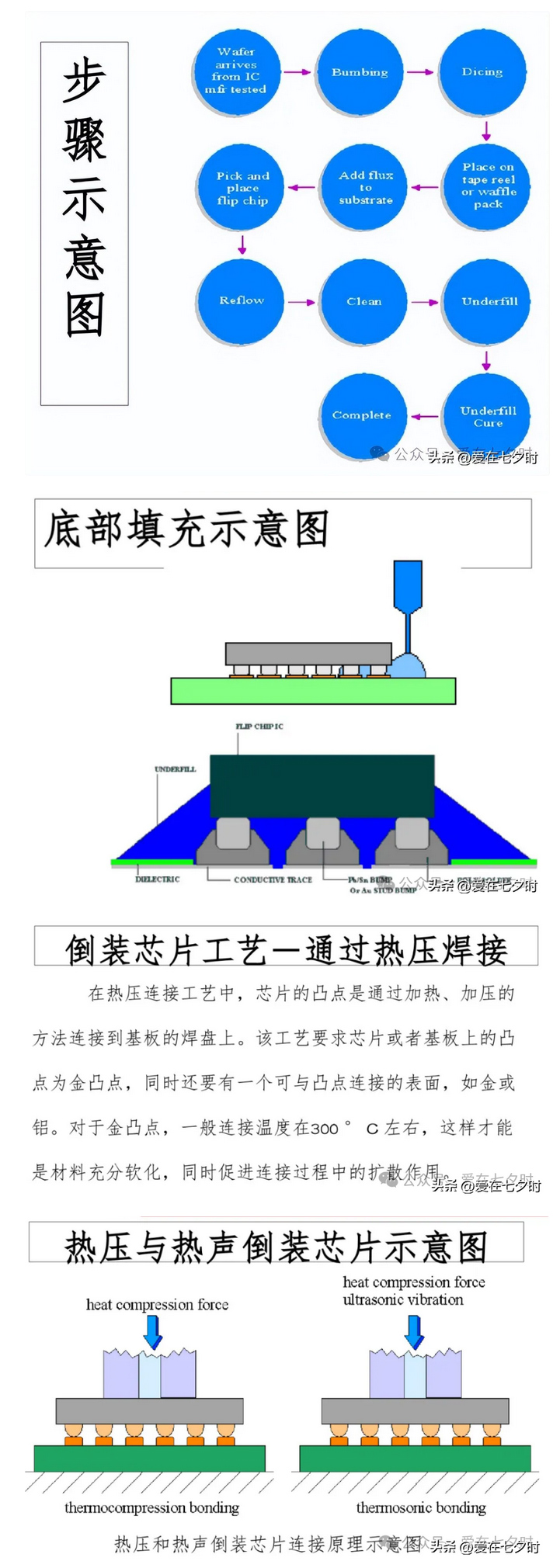

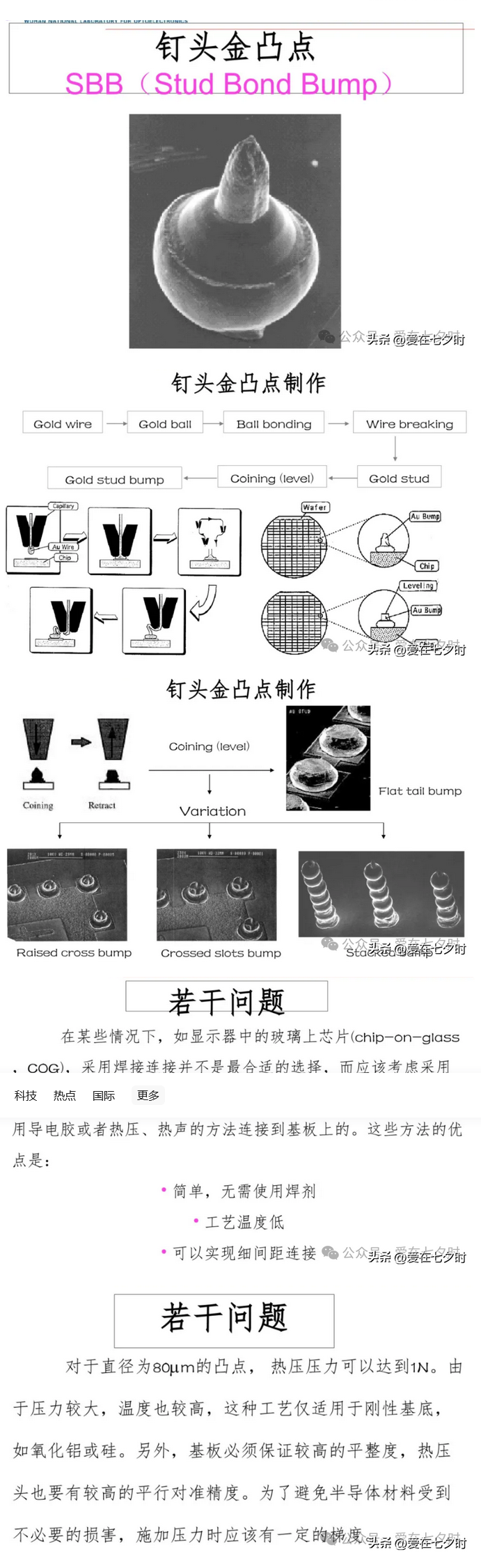

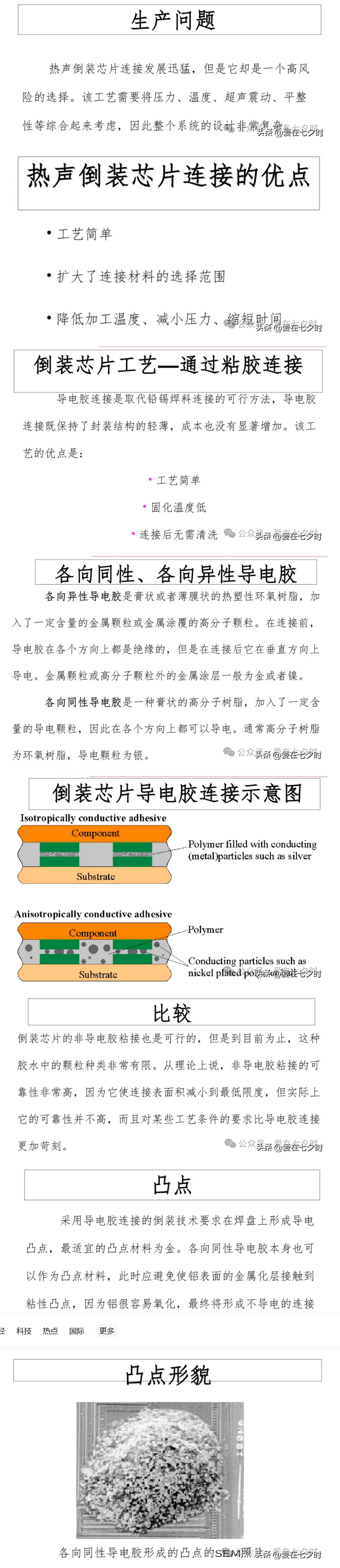

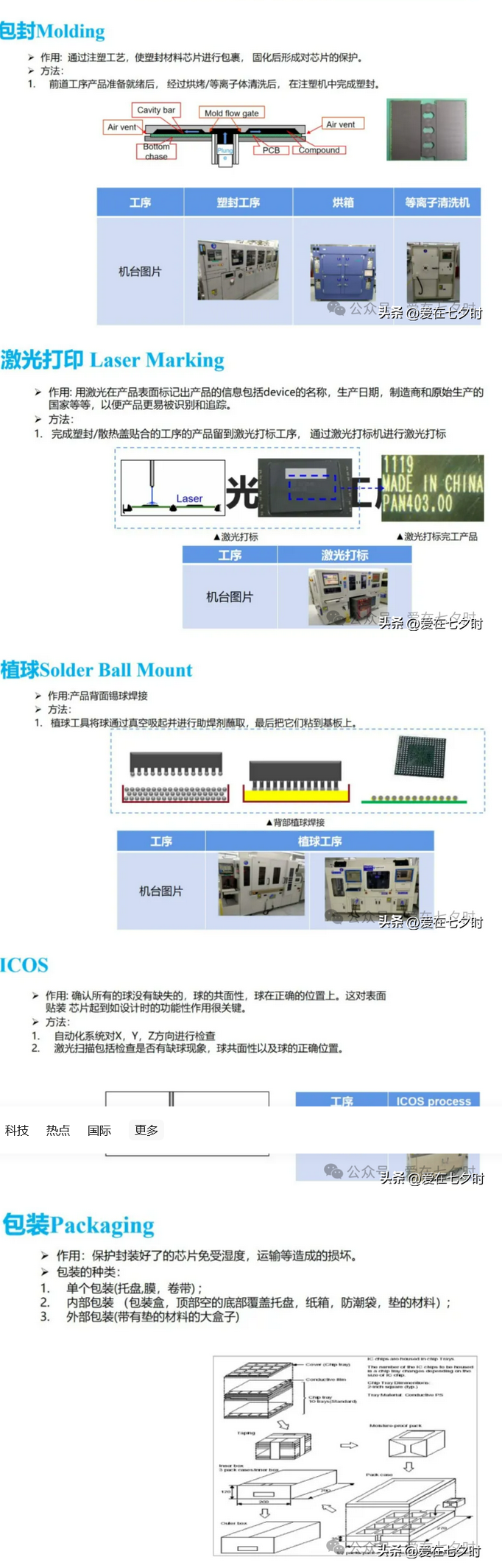

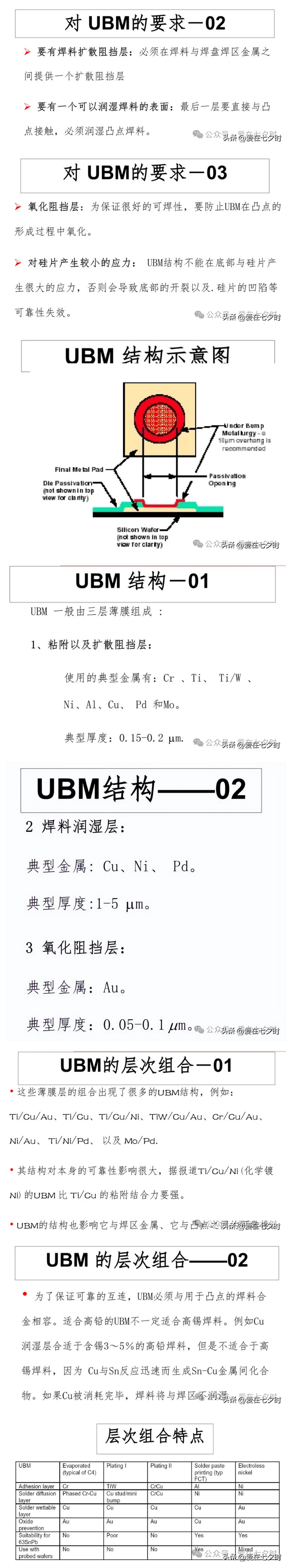

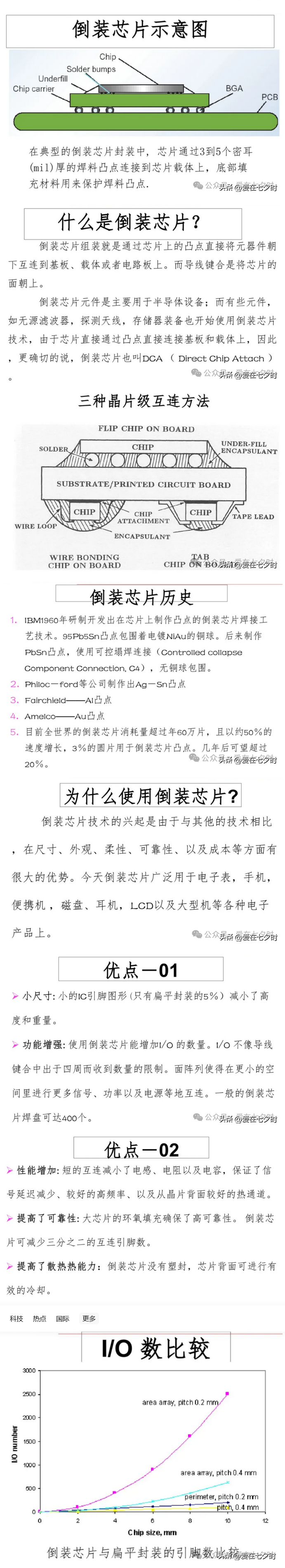

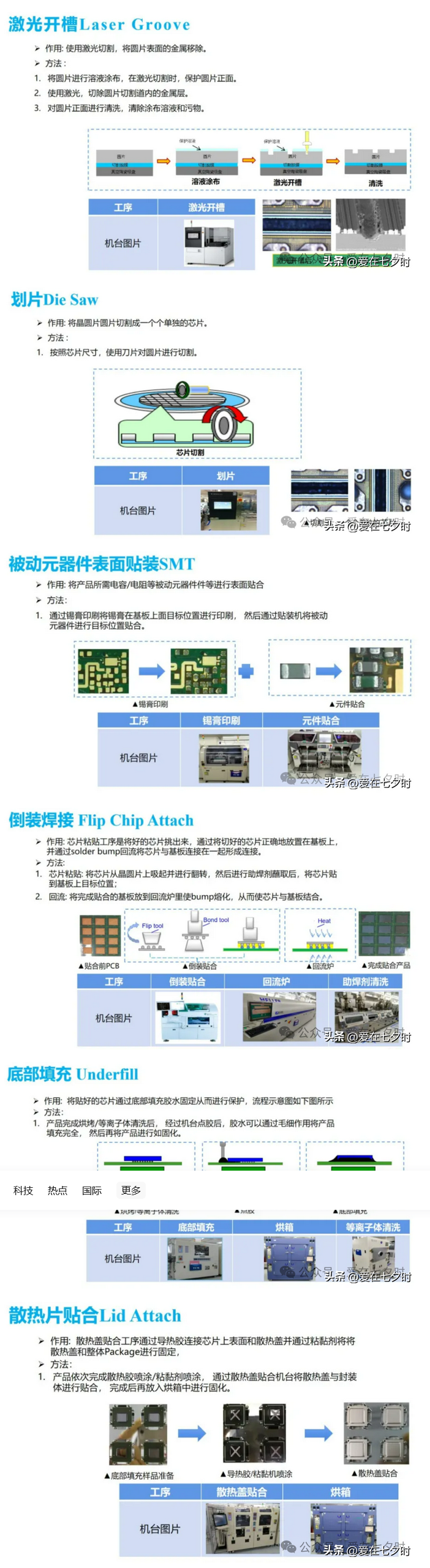

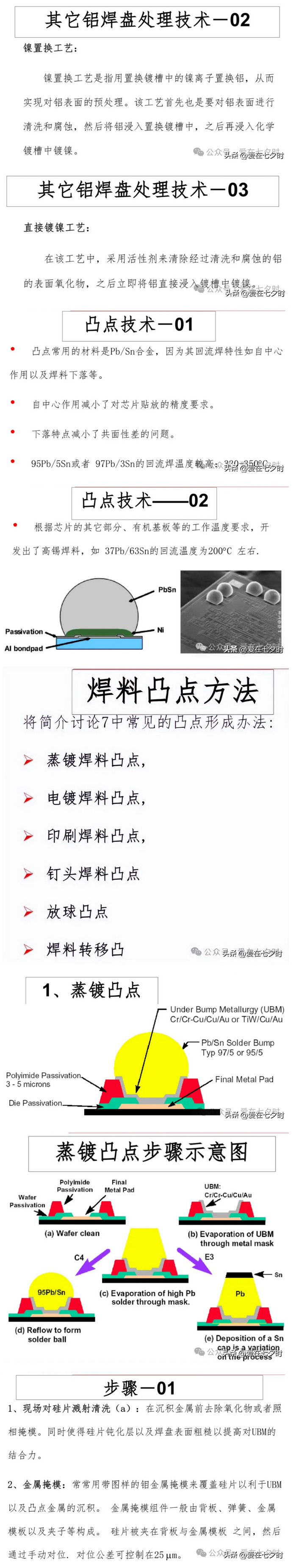

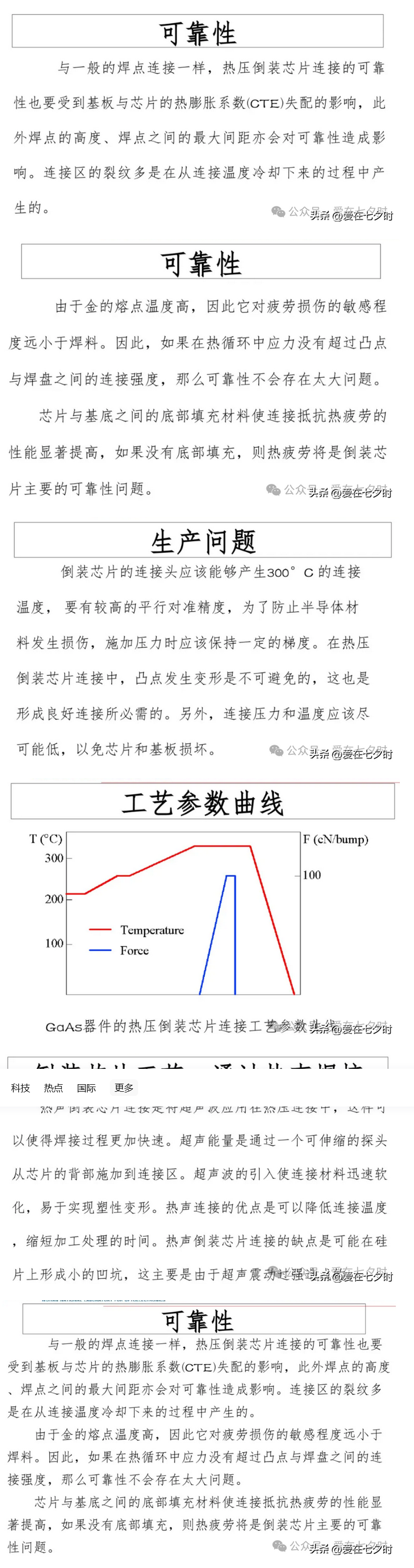

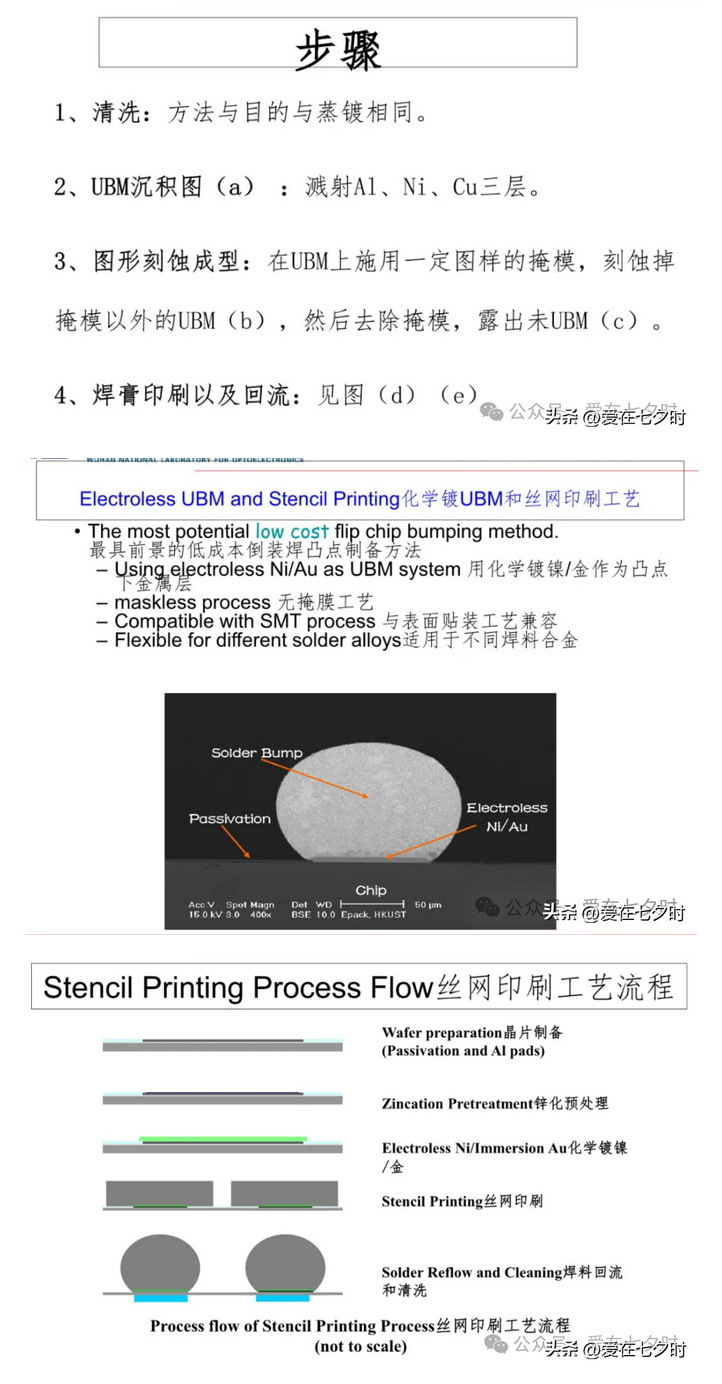

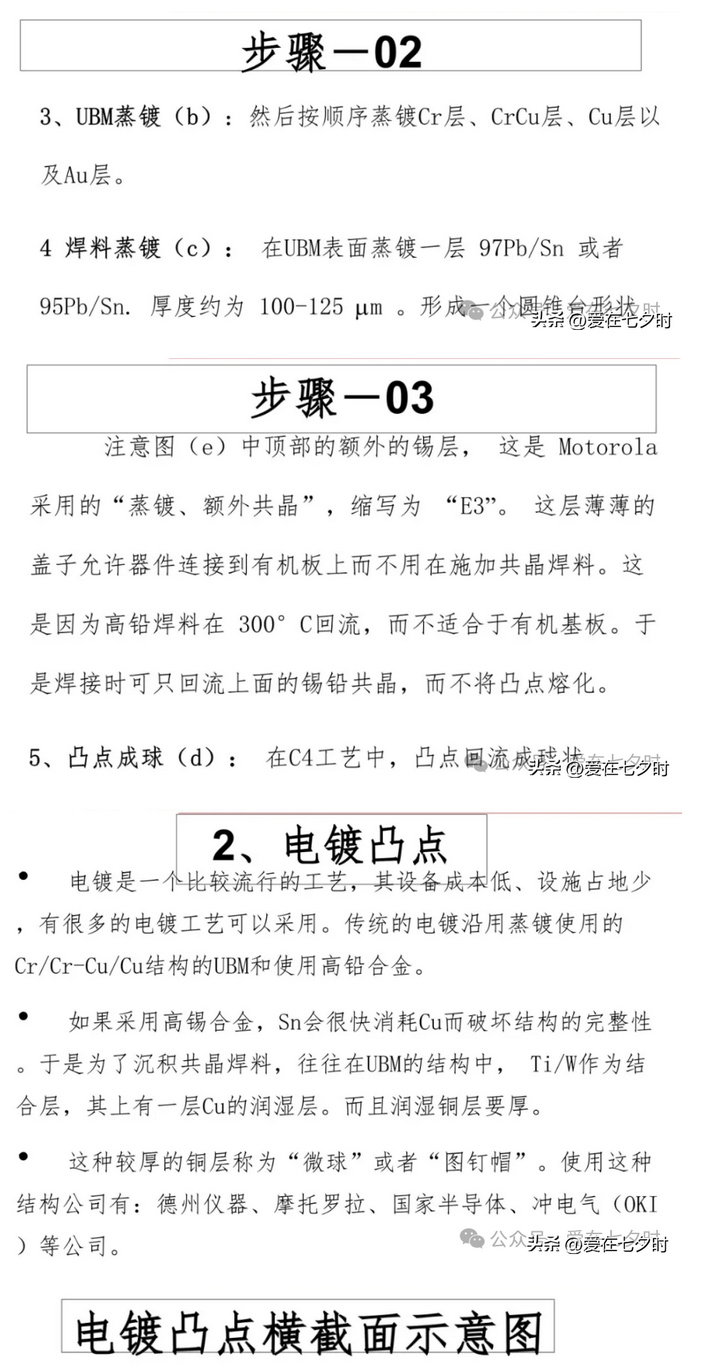

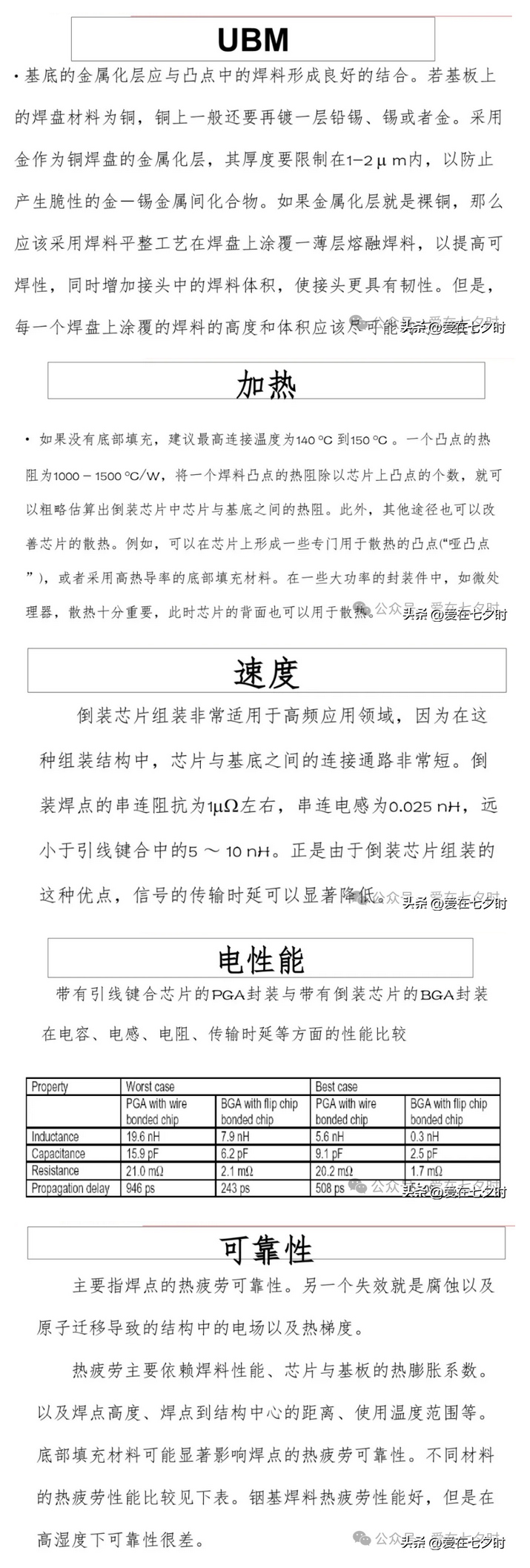

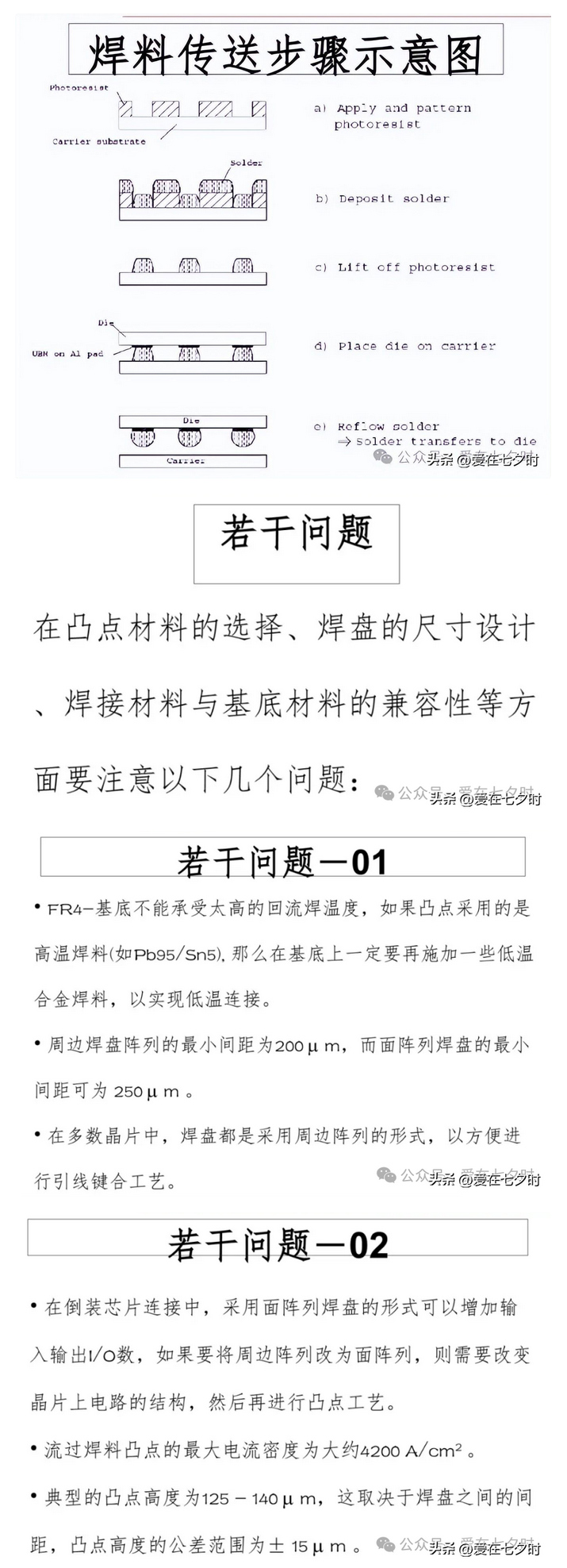

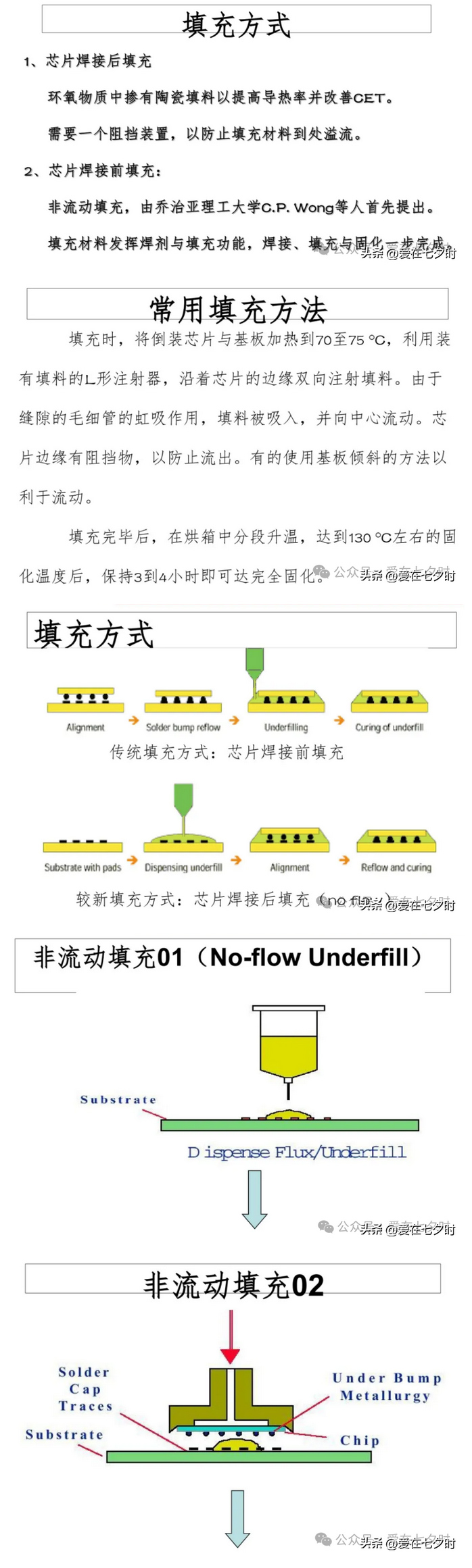

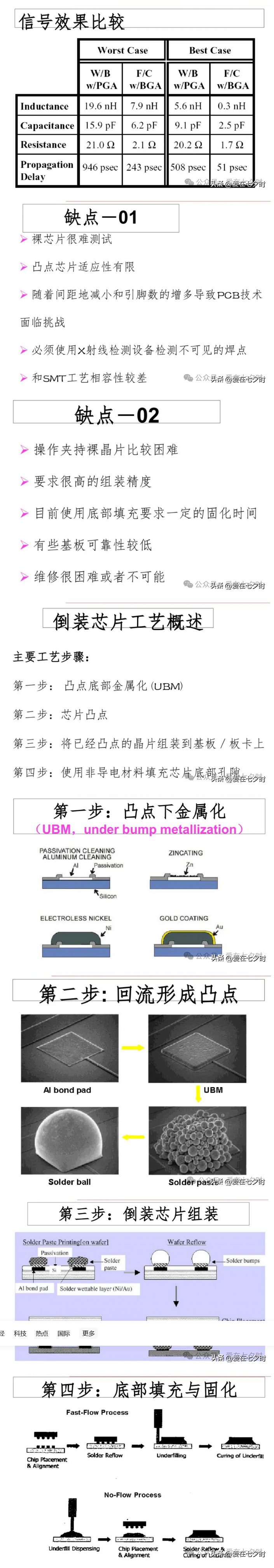

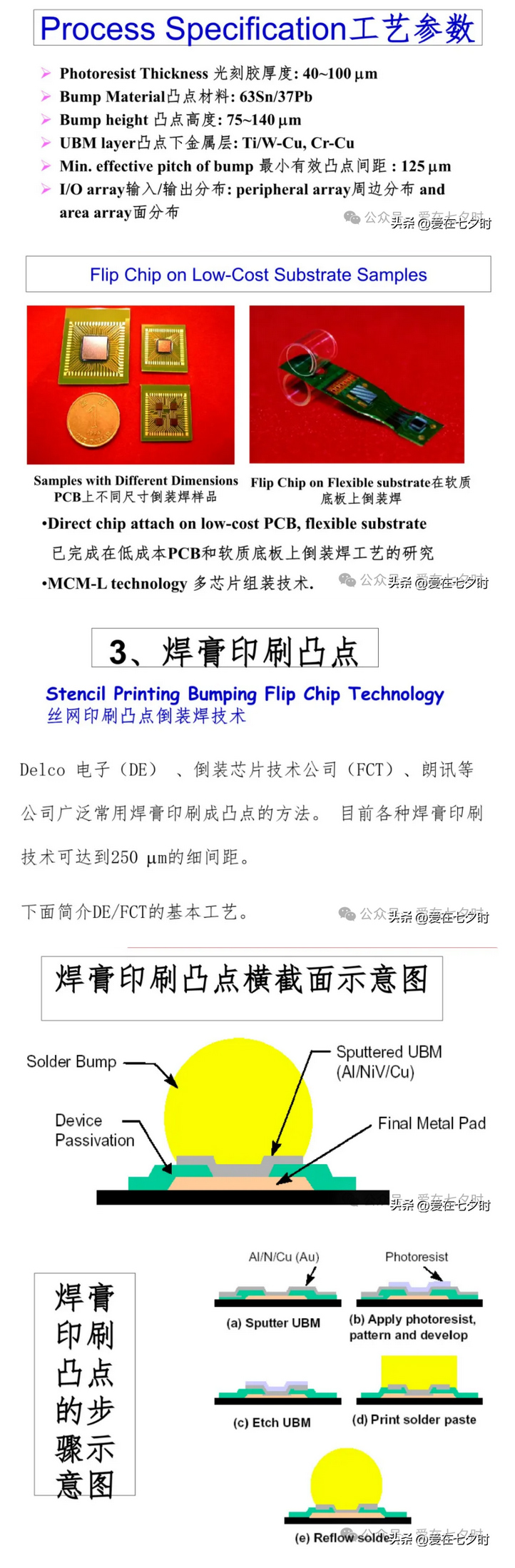

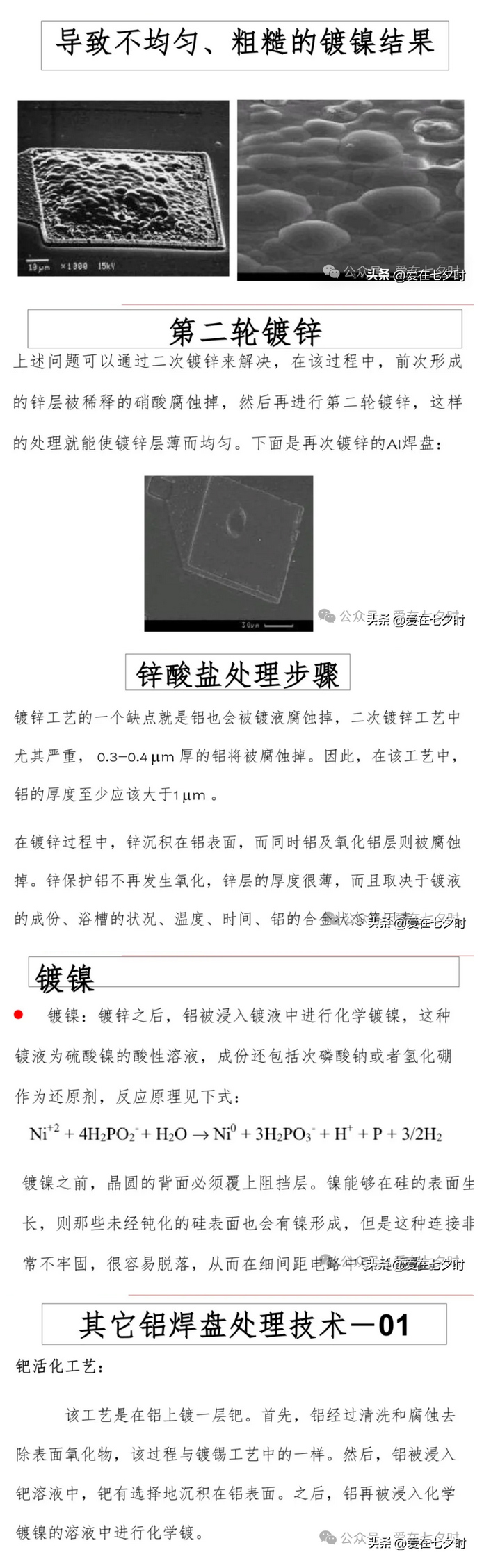

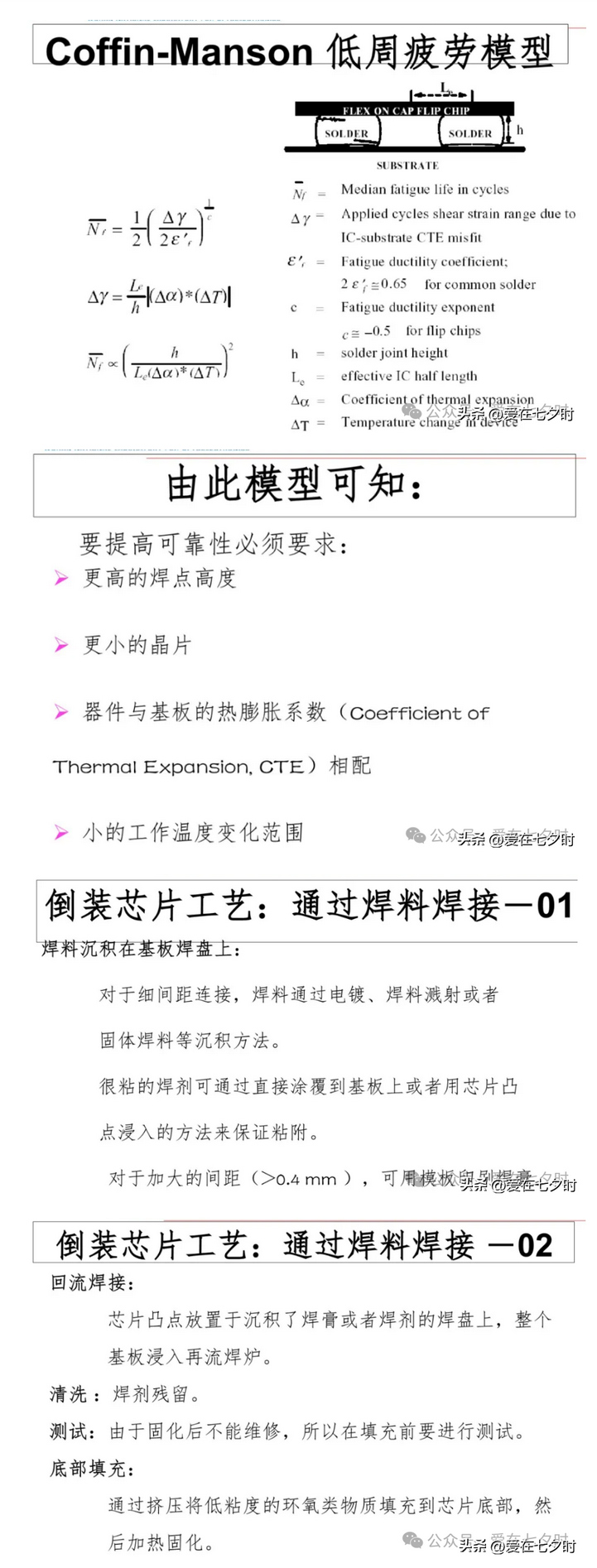

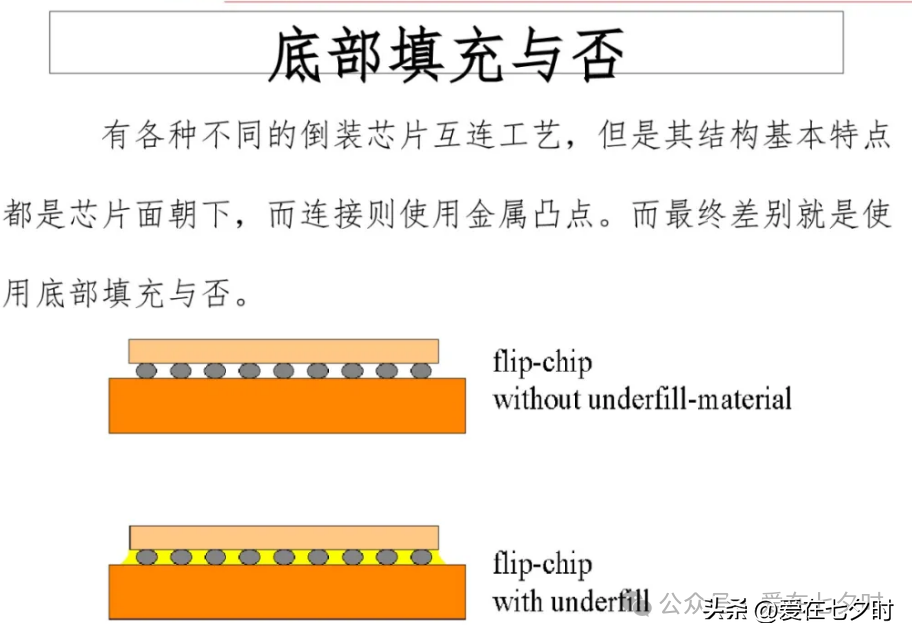

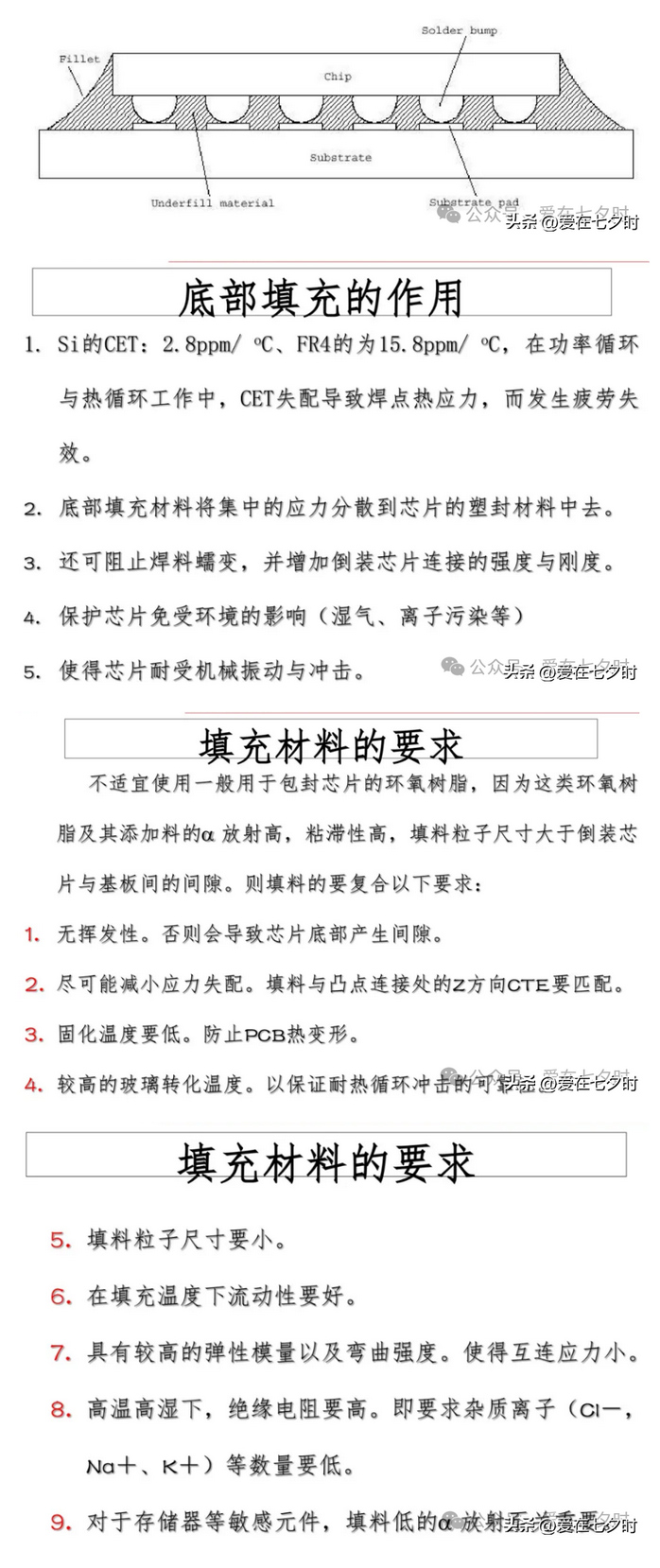

　　下面就是我本期要跟大家分享的半导体倒装芯片(FC）工艺技术的详细介绍：

　　总结一下

　　随着科技的不断发展，Flip Chip封装技术也在不断进步和创新。未来，随着封装技术的进一步提高和应用需求的进一步提升，Flip Chip封装技术将在更多的领域得到应用，为推动电子信息产业的发展做出更大的贡献。

　　总的来说，Flip Chip封装工艺是一种高性能的封装技术，它将继续在电子技术领域发挥重要的作用。虽然它面临着一些挑战，但是通过创新和研发，我们有理由相信，Flip Chip封装技术将有更广阔的应用前景。
